Cartografia del fondale

Fruizione Turistica
Cartografia e punti di immersione
L'Associazione Tegnùe di Chioggia - onlus - per favorire la fruizione turistica e la tutela dell'ambiente ha predisposto apposite mappe e schede informative disponibili su questo sito. La mappe fornite, per quanto precise e dettagliate, non sostituiscono la cartografia ufficiale, obbligatoria ai fini della navigazione.
I punti di immersione all'interno della Zona Speciale di Conservazione (ZSC) sono segnalati da boe luminose per l'ormeggio come questa.


Scendendo lungo l'ormeggio si incontra prima una boa sommersa che mantiene in tensione il cavo.
Sul fondo si trova il corpo morto in cemento da cui parte la sagola guida che porta alle rocce. Da qui si dirama un perimetro di sicurezza sagolato all'interno del quale i subacquei possono muoversi liberamente, certi di poter ritrovare il punto di partenza.
Tipica boa per segnalare la presenza del sito d'immersione
Scherma per l'ormeggio e il tragitto per arrivare al percorso della tegnùa di Chioggia
Boa sommersa tipica nel tragitto per arrivare al percorso della tegnua
Foto del corpo morto con inizio sagola che porta al percorso della tegnùa

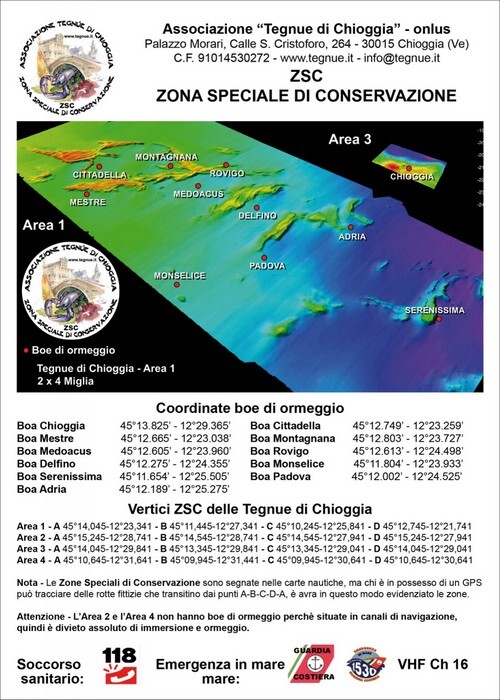

I punti di immersione

Cliccare sul nome per accedere alle informazioni
Mappa 3D per gentile concessione: http://www.qps.nl/display/fledermaus/main

Per l'accesso ai punti di immersione consulta la pagine Normativa e Regolamento






Sistema di riferimento e di coordinate adottati
Il posizionamento in mare avviene comunemente con gli strumenti satellitari GPS, onde evitare errori ed aumentare al massimo la precisione ottenibili si è deciso di utilizzare come riferimento (datum geodetico) quello nativo di questo sistema, ovvero quello denominato WGS84. Tutte le coordinate qui riportate sono riferite al datum WGS84, mentre la cartografia ufficiale dello Stato utilizza il datum di Monte Mario 1940 (ROMA40) oppure, quella più recente, il datum Europeo 1950 (ED50). Quasi tutte le carte nautiche riportano le indicazioni per il passaggio da un sistema all'altro, anche gli strumenti GPS e i vari software per computer forniscono le conversioni ma solitamente introducono errori di calcolo dell'ordine di grandezza dei metri o delle decine di metri.
Per quanto riguarda i sistemi di coordinate si è deciso di utilizzare sia le coordinate geografiche, latitudine e longitudine, espresse come gradi sessagesimali, primi e millessimo di primo, normalmente impiegate nella nautica da diporto che utilizza carte in proiezione di Mercatore, sia le coordinate chilometriche piane nel sistema di proiezione internazionale UTM (Universal Trasverse of Mercatore), fuso 33T. Queste ultime sono espresse in metri (rispetto all'equatore e al meridiano centrale della proiezione) e sono particolarmente utili nelle planimetrie di dettaglio e nelle ricostruzioni tridimensionali dei punti di immersione.



Vertici della Zona di Tutela Biologica in WGS84
ZTB
Vertice
Latitudine
Longitudine
UTM 33T
Est
UTM 33T
Nord
AREA 1
A
45° 14,045' N
12° 23,341' E
295054
5012271

B
45° 11,445' N
12° 27,341' E
300136
5007290

C
45° 10,245' N
12° 25,841' E
298101
5005130

D
45° 12,745' N
12° 21,741' E
292883
5009932
AREA 2
A
45° 15,245' N
12° 28,741' E
302188
5014269

B
45° 14,545' N
12° 28,741' E
302148
5012972

C
45° 14,545' N
12° 27,941' E
301101
5013005

D
45° 15,245' N
12° 27,941' E
301142
5014301
AREA 3
A
45° 14,045' N
12° 29,841' E
303558
5012002

B
45° 13,345' N
12° 29,841' E
303518
5010706

C
45° 13,345' N
12° 29,041' E
302471
5010738

D
45° 14,045' N
12° 29,041' E
302511
5012034
AREA 4
A
45° 10,645' N
12° 31,641' E
305720
5005634

B
45°  09,945' N
12° 31,441' E
305418
5004346

C
45°  09,945' N
12° 30,641' E
304371
5004378

D
45° 10,645' N
12° 30,641' E
304411
5005674
