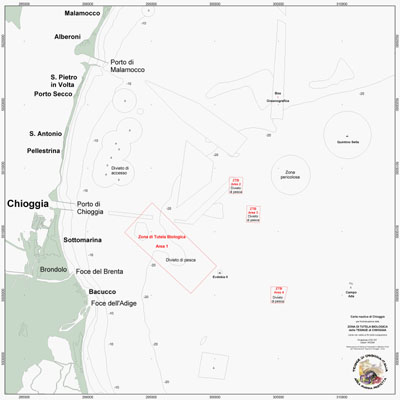

L'Associazione Tegnùe di Chioggia - onlus - per favorire la fruizione turistica e la tutela dell'ambiente ha predisposto apposite mappe e schede informative disponibili su questo sito. La mappe fornite, per quanto precise e dettagliate, non sostituiscono la cartografia ufficiale, obbligatoria ai fini della navigazione.

I punti di immersione all'interno della Zona di Tutela Biologica sono segnalati da boe luminose per l'ormeggio come questa.

[Per sapere di più sulla storia delle boe]

Scendendo lungo l'ormeggio si incontra prima una boa sommersa che mantiene in tensione il cavo.

Sul fondo si trova il corpo morto in cemento da cui parte la sagola guida che porta alle rocce. Da qui si dirama un perimetro di sicurezza sagolato all'interno del quale i subacquei possono muoversi liberamente, certi di poter ritrovare il punto di partenza.

I punti di immersione

Premi sui nomi dei club per accedere alle informazioni

Per l'accesso ai punti di immersione consulta la normativa, il regolamento e il calendario degli accessi.

Tegnùe visitabili all'interno della Zona di Tutela Biologica

Alcune tegnùe esterne alla Zona di Tutela Biologica non soggette ad alcuna forma di particolare di protezione o gestione che vi consigliamo

Sistema di riferimento e di coordinate adottati

Il posizionamento in mare avviene comunemente con gli strumenti satellitari GPS, onde evitare errori ed aumentare al massimo la precisione ottenibili si è deciso di utilizzare come riferimento (datum geodetico) quello nativo di questo sistema, ovvero quello denominato WGS84. Tutte le coordinate qui riportate sono riferite al datum WGS84, mentre la cartografia ufficiale dello Stato utilizza il datum di Monte Mario 1940 (ROMA40) oppure, quella più recente, il datum Europeo 1950 (ED50). Quasi tutte le carte nautiche riportano le indicazioni per il passaggio da un sistema all'altro, anche gli strumenti GPS e i vari software per computer forniscono le conversioni ma solitamente introducono errori di calcolo dell'ordine di grandezza dei metri o delle decine di metri.

Per quanto riguarda i sistemi di coordinate si è deciso di utilizzare sia le coordinate geografiche, latitudine e longitudine, espresse come gradi sessagesimali, primi e millessimo di primo, normalmente impiegate nella nautica da diporto che utilizza carte in proiezione di Mercatore, sia le coordinate chilometriche piane nel sistema di proiezione internazionale UTM (Universal Trasverse of Mercatore), fuso 33T. Queste ultime sono espresse in metri (rispetto all'equatore e al meridiano centrale della proiezione) e sono particolarmente utili nelle planimetrie di dettaglio e nelle ricostruzioni tridimensionali dei punti di immersione.

Vertici della Zona di Tutela Biologica in WGS84

ZTB	Vertice	Latitudine	Longitudine	UTM 33T Est	UTM 33T Nord
AREA 1	A	45° 14,045' N	12° 23,341' E	295054	5012271
	B	45° 11,445' N	12° 27,341' E	300136	5007290
	C	45° 10,245' N	12° 25,841' E	298101	5005130
	D	45° 12,745' N	12° 21,741' E	292883	5009932
AREA 2	A	45° 15,245' N	12° 28,741' E	302188	5014269
	B	45° 14,545' N	12° 28,741' E	302148	5012972
	C	45° 14,545' N	12° 27,941' E	301101	5013005
	D	45° 15,245' N	12° 27,941' E	301142	5014301
AREA 3	A	45° 14,045' N	12° 29,841' E	303558	5012002
	B	45° 13,345' N	12° 29,841' E	303518	5010706
	C	45° 13,345' N	12° 29,041' E	302471	5010738
	D	45° 14,045' N	12° 29,041' E	302511	5012034
AREA 4	A	45° 10,645' N	12° 31,641' E	305720	5005634
	B	45° 09,945' N	12° 31,441' E	305418	5004346
	C	45° 09,945' N	12° 30,641' E	304371	5004378
	D	45° 10,645' N	12° 30,641' E	304411	5005674

Per chi desidera approfondire l'argomento del posizionamento satellitare e dei sistemi di coordinate consigliamo la lettura del seguente articolo:

Ponti M & Capra A (2003) Il punto. Come ritrovare il punto di immersione con il GPS. Deep, Ed. La Mandragora (Imola), 28: 34-37.

Cartografia digitale per PC e GPS

Esistono diversi software per PC che consentono di utilizzare cartografie digitali e di trasferire punti, rotte e tracce di navigazione con i GPS. Tra questi uno dei più diffusi è OziExplorer, disponibile su Internet in versione shareware. Per gli utenti di questo software è stata predisposta una base cartografica di riferimento (UTM33 WGS84) riportante i limiti della Zona di Tutela Biologica e su cui potranno essere riportati tutti i punti di interesse. Per il suo utilizzo si rimanda alle istruzioni del software.

[download]

Sono stati, inoltre, predisposti i file per OziExplorer con i seguenti punti di interesse (impostare software e GPS in WGS84):

Vertici ZTB.zip

Boe di immersione 2004.zip

(Nota: per salvare i file utilizzare l'opzione "salva oggetto con nome..." dal pulsante destro del mouse)
